Jak ustawić naciąg brzeszczotu do piły taśmowej do drewna?
Brzeszczot do piły taśmowej do drewna ma prawidłowy naciąg, gdy po wolnej stronie pilarki ugina się pod palcem w bok najwyżej o 3 mm, a po stuknięciu dźwięczy metalicznie. Przed napinaniem trzeba go ułożyć na górnym kole tak, aby dno wrębu wypadało na środku koła. Po pracy naciąg należy zwolnić. Całą procedurę krok po kroku opisujemy poniżej.
Jak rozpoznać prawidłowo napięty brzeszczot do piły taśmowej
Napinacz pilarki (pokrętło lub dźwignia) rozsuwa koła, a przez to napina brzeszczot. Czy naciąg jest w sam raz, można poznać bez miernika:
▼
Za słaby naciąg
Prawidłowy naciąg
Za mocny naciąg
Skala naciągu na pilarce jest tylko orientacyjna. W mniejszych pilarkach często pokazuje więcej, niż wynosi rzeczywisty naciąg brzeszczotu, a sprężyna napinacza z czasem słabnie. Bez tensometru decyduje próba palcem i dźwięk.
Postępowanie w 6 krokach
Krok 1 i 2
Ułożenie brzeszczotu do piły taśmowej na górnym kole
Pilarkę należy wyłączyć, odłączyć od prądu, otworzyć osłony i poluzować prowadnice boczne oraz tylne łożyska. Prowadnice ustawia się na samym końcu, gdy brzeszczot jest napięty i leży na swoim miejscu.
Przy zakładaniu trzeba sprawdzić kierunek zębów: po stronie stołu muszą być skierowane w dół, w stronę stołu. Jeśli są skierowane w górę, brzeszczot należy w rękawicach wywinąć na drugą stronę (wewnętrzną stroną na zewnątrz).
Brzeszczot lekko napiąć i ułożyć na górnym kole tak, aby dno wrębu (najniższy punkt między zębami) wypadało na środku szerokości koła. Położenie zmienia się przez przechylenie górnego koła śrubą umieszczoną z tyłu za nim. Koło trzeba przy tym obracać ręką (uwaga na palce) i obserwować, gdzie układa się brzeszczot.
Szeroki brzeszczot, którego dna wrębu nie da się ustawić na środku koła, należy ułożyć tak, aby ani zęby, ani tylna krawędź nie wystawały poza krawędź koła. Brzeszczot nie powinien być szerszy niż koło – więcej w artykule Wybór szerokości taśmy tnącej do drewna.
Dolnym kołem w sprawnej pilarce nie trzeba się zajmować, brzeszczot sam się na nim ułoży. Wystarczy pilnować, żeby ani zęby, ani tylna krawędź nie wystawały poza koło.

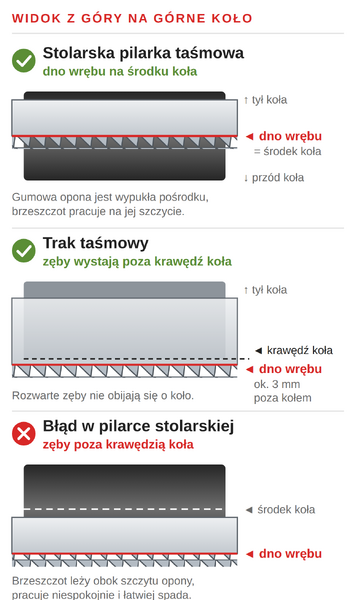

Zęby na kole czy poza kołem?
To pytanie najczęściej pada w dyskusji. Odpowiedź zależy od rodzaju pilarki.
Stolarska pilarka taśmowa
Większość pilarek stolarskich ma na kołach gumowe opony (bandaże), lekko wypukłe pośrodku. Dno wrębu powinno wypadać na środku koła, na szczycie opony. Tam brzeszczot pracuje najstabilniej.
Trak taśmowy
Koła są płaskie, a zęby mają wystawać poza przednią krawędź koła: przy brzeszczocie o szerokości 32 mm dno wrębu jest ok. 3 mm poza kołem, przy szerszych brzeszczotach nieco więcej (według instrukcji traka). Dzięki temu rozwarte zęby nie obijają się o koło.
Rada „zęby zawsze poza kołem” dotyczy traków taśmowych. Jeśli na pilarce stolarskiej zęby wystają poza krawędź, brzeszczot leży obok szczytu opony, pracuje niespokojnie i łatwiej spada z koła.
Krok 3
Dociągnięcie i kontrola naciągu
Dociągnąć brzeszczot napinaczem i sprawdzić:
Po dociągnięciu trzeba sprawdzić, czy dno wrębu zostało na środku górnego koła, i w razie potrzeby poprawić je śrubą przechyłu koła.
Wartości dla tensometru
| Brzeszczot | Naciąg |
|---|---|
| Brzeszczoty stolarskie Carbon Flexback | 100–140 N/mm² |
| Brzeszczoty do traków RipperS PREMIUM | 170–210 N/mm² |
Przykład dla brzeszczotu do traka 32 × 0,9 mm: od szerokości odjąć wysokość zębów (ok. 7 mm), zostaje 25 mm. Siła naciągu = 25 × 0,9 × 200 = 4 500 N (około 460 kg).
Brzeszczot pękł? Jak sprawdzić, czy nie był za mocno napięty
Pęknięty brzeszczot należy położyć na równym podłożu zewnętrzną stroną (tą, która nie leżała na kole). Jeśli leży swobodnie, naciąg był w porządku. Jeśli końce unoszą się o więcej niż 10 mm albo brzeszczot się skręca, był za mocno napięty – następnym razem trzeba go napiąć słabiej. Inne przyczyny opisuje artykuł Dlaczego pękają brzeszczoty do pił taśmowych do drewna.
Krok 4
Ustawienie prowadnic
Wstępne napięcie łożyskiem z rowkiem (wyjątek przy małych promieniach)
Kto wycina małe promienie, zwykle brzeszczotem o szerokości 6 mm, czasem stosuje tylne łożysko z rowkiem. Tu zasada szczeliny nie obowiązuje: łożysko przesuwa się z normalnego położenia o 3 mm do przodu, w stronę brzeszczotu, który jest w rowku wstępnie napięty, a jego tylna krawędź nie ucieka na łukach. Przez to brzeszczot przesuwa się na górnym kole do przodu, więc dno wrębu trzeba śrubą przechyłu przywrócić na środek koła.
Tylna krawędź bardziej się zużywa przez kontakt z łożyskiem i brzeszczot może od tej strony szybciej pęknąć (więcej w artykule Dlaczego pękają brzeszczoty do pił taśmowych do drewna).
Krok 5
Bieg próbny
Zamknąć osłony i uruchomić pilarkę bez obciążenia. Brzeszczot ma pracować spokojnie, w jednym miejscu koła i bez stukania o tylne łożysko. Potem wykonać cięcie próbne. Jeśli cięcie ucieka w bok albo faluje, najpierw sprawdzić ostrość brzeszczotu i podziałkę zębów, potem naciąg i prowadnice. Prędkość brzeszczotu i docisk podczas cięcia opisuje artykuł Ustawienia techniczne piły taśmowej do drewna.
Krok 6
Po pracy zwolnić naciąg
Długotrwały naciąg obciąża brzeszczot, koła i ramę pilarki, a także odgniata opony na kołach. Dlatego po pracy naciąg należy zwolnić, a przed kolejnym cięciem znów brzeszczot napiąć i sprawdzić. Nie dociągać brzeszczotu, dopóki jest ciepły po cięciu: po ostygnięciu byłby za mocno napięty. Jak czyścić i przechowywać brzeszczoty, opisuje artykuł Zasady prawidłowej konserwacji taśm tnących.
Najczęściej zadawane pytania
? Sprzedawca powiedział mi, że zęby mają wystawać poza koło. Ma rację?
Tylko w przypadku traka taśmowego. W pilarce stolarskiej dno wrębu powinno wypadać na środku koła. Różnicę pokazuje rysunek powyżej.
? Brzeszczot do piły taśmowej spada mi z koła. Co z tym zrobić?
Najczęściej ma za słaby naciąg albo jest źle ułożony: trzeba go dociągnąć, a przechyleniem górnego koła ustawić dno wrębu na środku. Jeśli brzeszczot nadal spada, warto sprawdzić, czy koła nie mają bicia, czy opony na kołach dobrze trzymają i nie są uszkodzone oraz czy koła są w jednej płaszczyźnie.
? Czy brzeszczot musi być na środku także na dolnym kole?
Nie, położenie ustawia się tylko na górnym kole. Na dolnym wystarczy pilnować, żeby ani zęby, ani tylna krawędź nie wystawały poza koło. Jeśli wystają zęby, przesunąć brzeszczot na górnym kole trochę do tyłu, jeśli tylna krawędź – do przodu.
? Cięcie w grubszej desce schodzi na bok. Czy to wina naciągu?
Może tak być, ale częściej brzeszczot ma za dużo zębów na grubość materiału, jest za cienki albo tępy. Do desek grubości ok. 3 cm lepsza jest rzadsza podziałka, np. 4 TPI. Jak dobrać brzeszczot, opisuje artykuł Jak dobrać brzeszczot do piły taśmowej do drewna.
Własne doświadczenia z napinaniem albo problem, który wciąż wraca? Zapraszamy do dyskusji pod artykułem.
Dzień dobry, dziękujemy za wiadomość i za przeczytanie naszego artykułu. Rozumiem Pana wątpliwości – jest to temat, co do którego istnieją różne opinie, szczególnie wśród użytkowników różnych maszyn. W naszym artykule odnosimy się do nowoczesnych pił taśmowych, w których koła pasowe są lekko wypukłe. W tym przypadku prawidłowa pozycja brzeszczotu jest taka, w której podstawa zęba znajduje się mniej więcej pośrodku koła pasowego, ponieważ zapewnia to większą stabilność i dokładniejsze cięcie. Jeśli chodzi o prowadzenie, przy prawidłowej regulacji kontakt zębów z okładziną koła pasowego jest minimalny i nie powoduje deformacji. Ważny jest również stosunek szerokości koła pasowego do szerokości brzeszczotu. Na przykład, w wielu maszynach (takich jak Scheppach Basa4) koła pasowe mogą mieć około 40 mm szerokości, ale zalecana maksymalna szerokość brzeszczotu to około 20 mm. Pokazuje to, że brzeszczot nie musi zajmować całej szerokości koła pasowego. Metoda z zębami lekko wystającymi poza koło pasowe może działać w starszych maszynach, ale ogólnie prowadzi do mniejszej stabilności podczas cięcia.
Jeśli cięcie nie jest proste, przyczyną jest często: nieodpowiedni skok zęba (TPI), zbyt wąski brzeszczot, nieprawidłowe naprężenie lub prowadnice.
Jeśli Pan sobie życzy, możemy doradzić najodpowiedniejszy brzeszczot.
Z poważaniem, zespół Dudr Saw
Szanowni Państwo, w pilarce taśmowej stolarskiej taśma piły powinna być ustawiona w taki sposób, aby pięta zęba znajdowała się pośrodku szerokości koła. Jeśli posiadają Państwo piłę taśmową do pni drzew, zęby piły taśmowej powinny znajdować się na zewnątrz koła. Jeśli Państwa brzeszczot spada, prawdopodobnie należy lekko pochylić koło, aby brzeszczot nie spadł z koła. Podczas pracy na biegu jałowym, pomiędzy brzeszczotem a tylną prowadnicą powinna znajdować się szczelina o szerokości około 1 mm. Brzeszczot może opierać się o tylną prowadnicę podczas cięcia. Z poważaniem, zespół Dudr Saw
Dziękujemy za Twoją opinię! Cieszymy się, że artykuł okazał się pomocny i pomógł Ci w prawidłowym ustawieniu taśmy. Jeśli masz dalsze pytania, chętnie pomożemy. Z poważaniem, zespół Simonds
Dzień dobry, dziękujemy za zapytanie. Niestety, nie spotkaliśmy się jeszcze z takim problemem, więc trudno jest doradzić. Przychodzi mi do głowy, aby sprawdzić, czy koła nie chwieją się zbytnio (czy nie są powykrzywiane lub zdeformowane) (jeśli masz, użyłbym czujnika zegarowego), czy guma na kołach nie jest miejscami zdeformowana lub czy mocno przylega do kół. Czy koła są w jednej osi. Po obróceniu taśmy piły w kierunku cięcia, powinna ona leżeć na kołach dokładnie tak samo, jak przy obracaniu w przeciwnym kierunku (przynajmniej w przypadku pił stacjonarnych tak jest). To najprawdopodobniej oznaczałoby, że koła nie są w jednej osi (naprzeciwko siebie - w osi). Jeśli występują jakieś odchylenia w naciągu, czy koło nie wygina się, np. pod większym naprężeniem... Jeśli jest to nowa maszyna, wymień ją na inny egzemplarz, do czego sprzedawcy zazwyczaj są przyzwyczajeni i nie szukają przyczyny w tak tanich maszynach.
Dziękuję, mam nadzieję, że moja rada będzie pomocna ;-), powodzenia. Pavel Dudr
Dzień dobry, zalecamy umieszczenie taśmy tnącej na górnym kole w taki sposób, aby dolna część zęba (stopka zęba) znajdowała się na środku koła. Może się zdarzyć, że taśma tnąca nie jest całkowicie prosta i jest tzw. stożkowa, lub koła nie są całkowicie naprzeciwko siebie... W Pańskim przypadku sprawdziłbym, czy taśma na dolnym kole nie wychodzi poza koło. Jeśli wychodzi poza koło, zalecamy ustawienie taśmy tnącej nieco bardziej do tyłu na górnym kole. Ustawić prowadnicę 1 mm od tylnej krawędzi taśmy tnącej po jej wycentrowaniu. Najważniejsze jest, aby taśma mogła być wycentrowana i się nie przesuwała.
Dziękujemy, pozdrawiamy
Zespół Simonds
Dzień dobry, dziękujemy za zapytanie, niestety nie sprzedajemy części zamiennych do pił taśmowych, produkujemy i sprzedajemy tylko taśmy tnące do wszystkich marek i typów maszyn.
Mogę jedynie doradzić poszukanie w internecie kodu części zamiennej 73220026, który znalazłem. Na przykład, tutaj najprawdopodobniej ją oferują:
https://www.kutil.cz/elektricke-naradi/nahradni-dily/guma-kola-pro-pasove-pily-scheppach/
Ponadto, pogumowaniem kół o średnicy do 530 mm zajmuje się firma AGT Zlín, ale tam musiałby Pan wysłać koła i cena prawdopodobnie będzie inna.
Życzę miłego dnia, powodzenia!
Pavel Dudr
Dzień dobry, to dziwne, nigdy wcześniej nie mieliśmy do czynienia z czymś podobnym. Guma na kołach nigdy nie powinna się nigdzie przesuwać. Przechylając górne koło za pomocą tylnej śruby, należy wyregulować taśmę piły tak, aby biegła w jednym miejscu mniej więcej pośrodku górnego koła, a następnie przesunąć i wyregulować prowadnice do taśmy (taśma powinna odchylać się do tyłu tylko podczas cięcia). Jeśli taśma nie zachowuje się w ten sposób, prawdopodobnie jest problem z maszyną. Jeśli piła jest na gwarancji, myślę, że chętnie ją wymienią, nie przejmując się zbytnio. Wiele osób kupuje u nas taśmy do tych maszyn i nie ma problemów, nawet z grubością 0,65 mm. Oczywiście, podczas napinania gwint może się zerwać, lub plastikowe kółko może się obrócić podczas napinania lub przechylania koła itp. W tej kategorii cenowej większość maszyn jest taka sama, więc nie możemy Państwu doradzić. Proszę śmiało do nas zadzwonić, możemy również omówić to telefonicznie. Dziękuję, powodzenia, z pozdrowieniami Paweł Dudr
Dzień dobry, prawdopodobnie jest to piła JESAN PS-400 (będąca kopią RATIONA 400 produkowaną przez KOVO-DŘEVO OPP JESENÍK), których w Czechach jest sporo.
Niestety nie znam długości piły i nie mogę jej znaleźć. Będziesz musiał ją zmierzyć, na przykład sznurkiem.
SK
Dzień dobry, dziękujemy za zapytanie, ale produkujemy tylko brzeszczoty do tych maszyn.
Odpowiadając na Pańskie pytania:
1) Problem prawdopodobnie tkwi w zbyt dużej liczbie zębów w cięciu - proszę użyć większego rozstawu zębów (niższej liczby TPI) lub zbyt cienkiego brzeszczotu. Producent "w pudełku" umieszcza brzeszczoty o grubości 0,36 mm, ale bardziej odpowiednia jest tutaj grubość 0,5 mm lub nawet 0,65 mm. Jednak grubość 0,65 mm jest już przeznaczona dla kół o średnicy powyżej 325 mm (0,65x500=325), a na mniejszych kołach brzeszczot może pęknąć z powodu małego zgięcia. Jeśli problem leży gdzie indziej, może Pan przejrzeć problemy z brzeszczotami do drewna i ich rozwiązania. https://www.simonds.pl/informacje-techniczne-i-rady/dlaczego-pekaja-pily-tasmowe-do-drewna-znamy-odpowiedzi
2) Produkujemy brzeszczoty na zamówienie do każdej piły taśmowej, więc można je kupić u nas. Wystarczy na stronie głównej w konfiguratorze wpisać długość 1400 (dla Pańskiej piły) i zostanie Pan poprowadzony. Do tej piły poleciłbym brzeszczot 1400x10x0,5 TPI 4 lub mniejszy rozstaw zębów TPI 6. Jednak jeśli tnie Pan kształty, to dla pewności proszę wybrać jeszcze węższy brzeszczot 1400x6x0,5 TPI 4 lub mniejszy rozstaw TPI 6.
Ogólnie mamy dobry artykuł na temat wyboru brzeszczotu: https://www.simonds.pl/informacje-techniczne-i-rady/jak-dobrac-odpowiednia-tasme-tnaca-do-ciecia-drewna-1
Jeśli potrzebuje Pan porady, proszę śmiało dzwonić.
Powodzenia, z pozdrowieniami, zespół Dudr Saw.
